ЕСЛИ ВАМ
нужно быстро и точно:
Провести инженерно-геологические изыскания
Провести обследование земляного полотна
Оценить устойчивость склонов и откосов
Определить строительные свойства грунта при проектировании опор фундаментов зданий и сооружений, мостов, дорог, в особенности в стесненных условиях, при отсутствии дорог, в подвалах существующих зданий, шурфах, скважинах
Вам необходим
РУЧНОЙ ЗОНД ГЛУБОКОГО ЗОНДИРОВАНИЯ ГРУНТА
Провести инженерно-геологические изыскания
Провести обследование земляного полотна
Оценить устойчивость склонов и откосов
Определить строительные свойства грунта при проектировании опор фундаментов зданий и сооружений, мостов, дорог, в особенности в стесненных условиях, при отсутствии дорог, в подвалах существующих зданий, шурфах, скважинах
ПРЕИМУЩЕСТВА
-
Вес
-
Скорость работы
-
Надежность
-
Точность
-
Минусовые температуры
-
Комбинированное зондирование
-
Вес
-
Скорость работы
-
Надежность
-
Точность
-
Минусовые температуры
-
Комбинированное зондирование
ОПИСАНИЕ
Ручной зонд глубокого зондирования грунта РЗГМ в соответствии с ГОСТ 19912-2001 предназначен для определения угла внутреннего трения φ, сцепления С, модуля деформации Е грунта, показателя текучести глинистого грунта Iz и может быть использован для определения несущей способности фундаментов на естественном основании и свайных, обследования и расчета устойчивости откосов, определения положения фактической поверхности скольжения откоса, контроля качества уплотнения грунта. При этом слабые глинистые грунты проходят обычно статическим зондированием, а другие грунты – динамическим.
Конструкция зонда РЗГМ «Русский зонд» позволит Вам использовать усилие от веса человека для комбинированного — статического и динамического — зондирования. Статическое зондирование осуществляется весом человека на ручку зонда через гидродинамометр с манометром, штангу и конический наконечник, а динамическое зондирование — с использованием осевого молота. Усилие вдавливания фиксируется манометром. Муфты препятствуют потере устойчивости штанг зонда в грунте. Максимальное усилие вдавливания зонда в грунт при статическом зондировании соответствует 3–5 МПа, при динамическом — 30–40 МПа и более.
Теоретические и экспериментальные исследования автора позволили установить, что удельное сопротивление грунта не зависит от диаметра конуса зонда. Благодаря этому диаметр конуса зонда РЗГМ в несколько раз меньше стандартных.
Объединение штанг зонда муфтами, диаметр которых меньше диаметра конуса зонда обеспечивает высокую устойчивость зонда при зондировании в прочных грунтах и практически исключает силы трения по боковой поверхности штанг зонда, а также существенно снижает силы трения по боковой поверхности муфт.
Экспериментальные исследования автора также показали, что существует функциональная связь между результатами статического и динамического зондирования грунта, установлен коэффициент перехода между ними.
Ручной зонд РЗГМ является улучшенной модификацией зонда РЗГ. Он является более компактным, имеет меньший вес, повышенную эксплуатационную надежность и точность. Он обеспечивает более эффективное извлечение зонда из прочных грунтов, например, плотных песков, и обладает большей производительностью. Зонд пробивает мёрзлый глинистый грунт в Москве и Подмосковье.

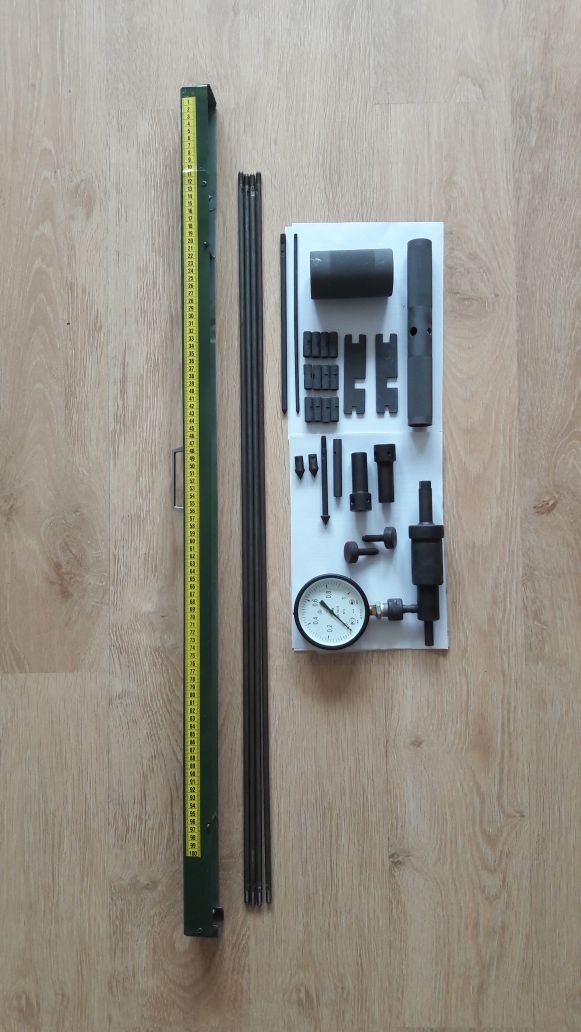

Общий вес зонда с футляром — 12 кг. В комплект входит два футляра: для штанг и составных деталей и приборов. Глубина зондирования до 10 м. При наличии большой толщи слабых грунтов глубина зондирования может быть увеличена.
В результате зондирования Вы сможете получить следующие характеристики грунта: вид грунта, угол внутреннего трения и сцепления песчаных и глинистых грунтов, модуль деформации, плотность песчаного грунта, консистенцию (показатель текучести) глинистого грунта, несущую способность свай различных конструкций, уровень грунтовых вод, устойчивость откосов.
Ручной зонд глубокого зондирования грунта РЗГМ в соответствии с ГОСТ 19912-2001 предназначен для определения угла внутреннего трения φ, сцепления С, модуля деформации Е грунта, показателя текучести глинистого грунта Iz и может быть использован для определения несущей способности фундаментов на естественном основании и свайных, обследования и расчета устойчивости откосов, определения положения фактической поверхности скольжения откоса, контроля качества уплотнения грунта. При этом слабые глинистые грунты проходят обычно статическим зондированием, а другие грунты – динамическим.
Конструкция зонда РЗГМ «Русский зонд» позволит Вам использовать усилие от веса человека для комбинированного — статического и динамического — зондирования. Статическое зондирование осуществляется весом человека на ручку зонда через гидродинамометр с манометром, штангу и конический наконечник, а динамическое зондирование — с использованием осевого молота. Усилие вдавливания фиксируется манометром. Муфты препятствуют потере устойчивости штанг зонда в грунте. Максимальное усилие вдавливания зонда в грунт при статическом зондировании соответствует 3–5 МПа, при динамическом — 30–40 МПа и более.
Теоретические и экспериментальные исследования автора позволили установить, что удельное сопротивление грунта не зависит от диаметра конуса зонда. Благодаря этому диаметр конуса зонда РЗГМ в несколько раз меньше стандартных.
Объединение штанг зонда муфтами, диаметр которых меньше диаметра конуса зонда обеспечивает высокую устойчивость зонда при зондировании в прочных грунтах и практически исключает силы трения по боковой поверхности штанг зонда, а также существенно снижает силы трения по боковой поверхности муфт.
Экспериментальные исследования автора также показали, что существует функциональная связь между результатами статического и динамического зондирования грунта, установлен коэффициент перехода между ними.
Ручной зонд РЗГМ является улучшенной модификацией зонда РЗГ. Он является более компактным, имеет меньший вес, повышенную эксплуатационную надежность и точность. Он обеспечивает более эффективное извлечение зонда из прочных грунтов, например, плотных песков, и обладает большей производительностью. Зонд пробивает мёрзлый глинистый грунт в Москве и Подмосковье.
Общий вес зонда с футляром — 12 кг. В комплект входит два футляра: для штанг и составных деталей и приборов. Глубина зондирования до 10 м. При наличии большой толщи слабых грунтов глубина зондирования может быть увеличена.
В результате зондирования Вы сможете получить следующие характеристики грунта: вид грунта, угол внутреннего трения и сцепления песчаных и глинистых грунтов, модуль деформации, плотность песчаного грунта, консистенцию (показатель текучести) глинистого грунта, несущую способность свай различных конструкций, уровень грунтовых вод, устойчивость откосов.
ПРАКТИКА ПРИМЕНЕНИЯ
На практике зонд РЗГ используется с 1993г., как автором, так и различными организациями. Этим зондом оснащены железно-дорожные войска России, МЧС (Министерство по чрезвычайным ситуациям) России, а также значительная часть железнодорожных и частично автодорожных структур России.
Кроме того, зонд РЗГ широко используется проектно-изыскательскими организациями по всей территории России, от Благовещенска до Калининграда. В 2004 году зонд регламентирован строительными правилами Росстроя.
Автором зонд РЗГМ обычно применяется на глубине до 10 м и лишь в отдельных случаях до 14 м. При этом автором была исследована устойчивость более 20 железно-дорожных насыпей, а также 3-х естественных склонов высотой от 6 до 30 м, песчаных и глинистых, и результаты этих исследований показали высокую эффективность и надежность на порядок более высокую, чем при использовании результатов бурения.

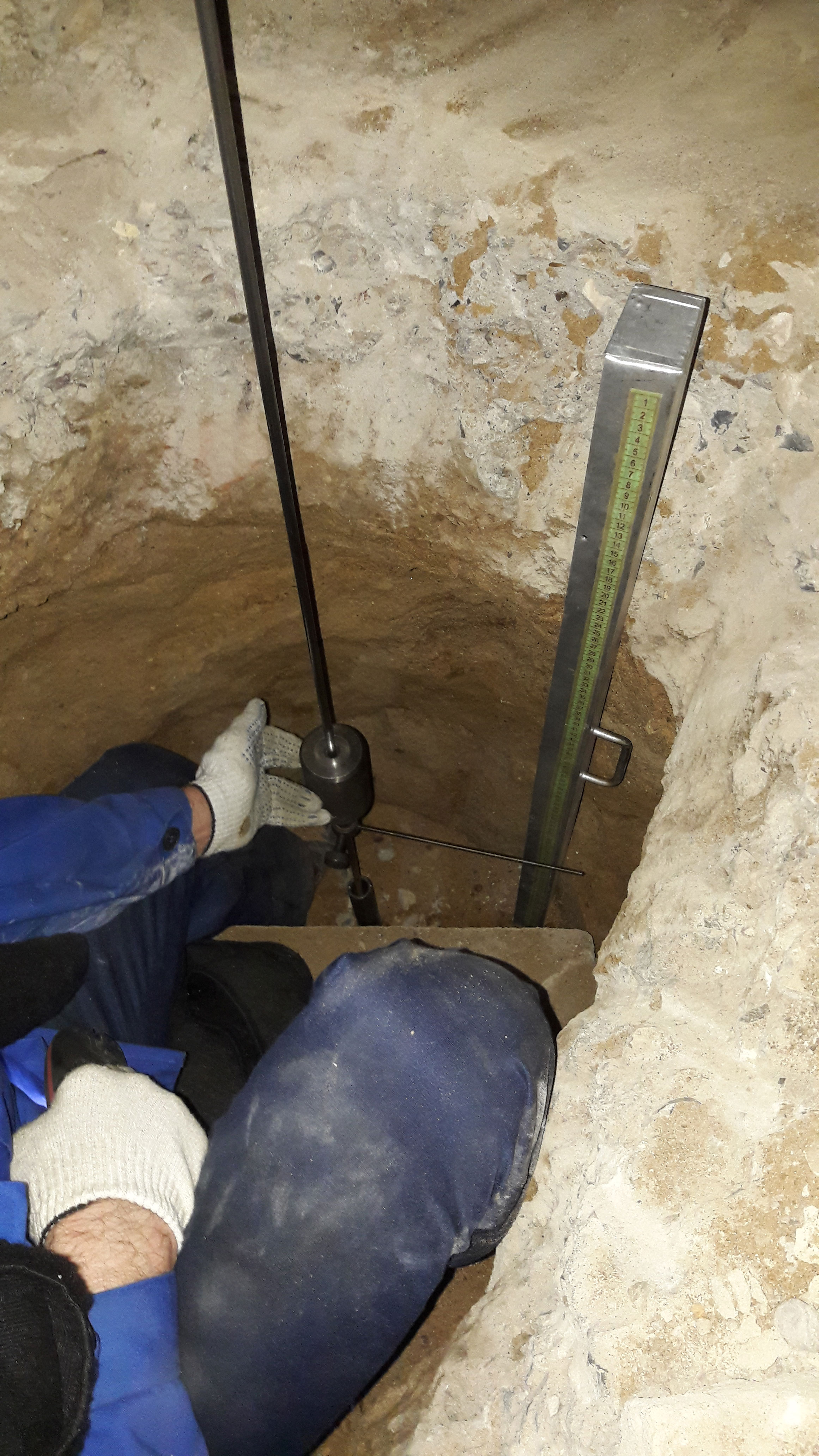

Также зонд РЗГ применялся при инженерно-геологических исследованиях на Москва-Сити, на подходах к мостам, при обследовании оснований фундаментов в подвалах, в шурфах, буровых скважинах, на глубине до 20 м, на дне котлованов, устойчивости бортов карьера и пр.
Зонд РЗГ был неоднократно использован на международных объектах, на шоколадной фабрике в г. Покров, а также на молокозаводе в г. Ступино, и результаты этих исследований были одобрен турецкими, немецкими и голландскими специалистами.
Зонд оснащен специальным пробоотборником и наконечником с муфтой трения для определения вида грунта и силы трения по боковой поверхности муфты трения.
Применение зонда РЗГ позволяет по существующим нормам определить физико-механические свойства грунта, несущую способность свай.
В настоящее время зонд применяют многие проектно-изыскательские институты и строительные фирмы Москвы.
На практике зонд РЗГ используется с 1993г., как автором, так и различными организациями. Этим зондом оснащены железно-дорожные войска России, МЧС (Министерство по чрезвычайным ситуациям) России, а также значительная часть железнодорожных и частично автодорожных структур России.
Кроме того, зонд РЗГ широко используется проектно-изыскательскими организациями по всей территории России, от Благовещенска до Калининграда. В 2004 году зонд регламентирован строительными правилами Росстроя.
Автором зонд РЗГМ обычно применяется на глубине до 10 м и лишь в отдельных случаях до 14 м. При этом автором была исследована устойчивость более 20 железно-дорожных насыпей, а также 3-х естественных склонов высотой от 6 до 30 м, песчаных и глинистых, и результаты этих исследований показали высокую эффективность и надежность на порядок более высокую, чем при использовании результатов бурения.
Также зонд РЗГ применялся при инженерно-геологических исследованиях на Москва-Сити, на подходах к мостам, при обследовании оснований фундаментов в подвалах, в шурфах, буровых скважинах, на глубине до 20 м, на дне котлованов, устойчивости бортов карьера и пр.
Зонд РЗГ был неоднократно использован на международных объектах, на шоколадной фабрике в г. Покров, а также на молокозаводе в г. Ступино, и результаты этих исследований были одобрен турецкими, немецкими и голландскими специалистами.
Зонд оснащен специальным пробоотборником и наконечником с муфтой трения для определения вида грунта и силы трения по боковой поверхности муфты трения.
Применение зонда РЗГ позволяет по существующим нормам определить физико-механические свойства грунта, несущую способность свай.
В настоящее время зонд применяют многие проектно-изыскательские институты и строительные фирмы Москвы.
